Koja je razlika između izravnog i servo upravljanog hidrauličkog ventila?

Bok tamo! Kao dobavljača hidrauličkih ventila, često me pitaju o razlikama između izravnih i servo upravljanih hidrauličkih ventila. Dakle, zaronimo u to i razložimo to.

Prvo, razgovarajmo o hidrauličkim ventilima s izravnim djelovanjem. Ovo su osnovniji i jednostavniji tipovi hidrauličkih ventila. Rade na prilično jednostavnom principu. Ventil se izravno pokreće vanjskom silom, obično solenoidom ili ručnom polugom. Kada primijenite tu silu, ona pomiče kalem ili mlaznicu unutar ventila, koja zatim kontrolira protok hidrauličke tekućine.

Jedna od najvećih prednosti izravnih ventila je njihova jednostavnost. Lako ih je razumjeti i održavati. Budući da je uključeno manje komponenti, manje je stvari koje mogu poći po zlu. To ih čini izvrsnim izborom za primjene u kojima su pouzdanost i jednostavnost ključni. Na primjer, u malim hidrauličkim sustavima poput onih koji se nalaze u nekoj poljoprivrednoj opremi ili jednostavnim industrijskim strojevima, ventili s izravnim djelovanjem često su najbolja opcija.

Još jedan plus je njihov trošak. Općenito su jeftiniji od servo upravljanih ventila. Ako imate ograničen proračun i ne trebate visoko preciznu kontrolu koju nude servo ventili, izravni ventil može biti isplativo rješenje.

Međutim, izravni ventili imaju svoja ograničenja. Nisu tako precizni kao servo upravljani ventili. Kontrola protoka i tlaka je relativno gruba. U primjenama u kojima trebate kontrolirati kretanje hidrauličkog cilindra s iznimnom točnošću, poput robotske ruke ili obradnog centra velike brzine, izravni ventili jednostavno neće uspjeti. Također, imaju ograničeno vrijeme odgovora. Ne mogu mijenjati protok ili tlak tako brzo kao servo - ventili, što može biti problem u dinamičkim sustavima.

Prijeđimo sada na servo upravljane hidraulične ventile. Ovo su visokotehnološki rođaci ventila s izravnim djelovanjem. Servo upravljani ventil koristi mehanizam povratne sprege za preciznu kontrolu protoka i tlaka hidrauličke tekućine. Obično se sastoji od servo pojačala, servo motora i kućišta ventila.

Mehanizam povratne sprege je ono što zaista izdvaja servo ventile. Stalno prati stvarni protok ili tlak hidrauličke tekućine i uspoređuje ga sa željenom vrijednošću. Ako postoji razlika, servo pojačalo podešava servo motor, koji zatim pomiče kalem ventila ili lopaticu kako bi ispravio protok ili tlak. To omogućuje iznimno preciznu kontrolu, često s točnošću od nekoliko postotaka ili čak i manje.

Servo upravljani ventili idealni su za primjene koje zahtijevaju visoku preciznost upravljanja. U zrakoplovstvu, na primjer, koriste se u sustavima kontrole leta za preciznu kontrolu kretanja kontrolnih površina zrakoplova. U automobilskoj industriji koriste se u kočionim sustavima visokih performansi i sustavima aktivnog ovjesa. Također se mogu pronaći u naprednoj proizvodnoj opremi, gdje osiguravaju točno kretanje alata za rezanje i radnih komada.

Ali s velikom snagom dolazi i veliki trošak. Servo upravljani ventili znatno su skuplji od izravnih ventila. Mehanizam povratne sprege i komponente visoke preciznosti povećavaju cijenu. Također zahtijevaju složeniju instalaciju i održavanje. Morate dobro razumjeti teoriju upravljanja i elektroniku kako biste pravilno postavili i otklonili kvarove u sustavu servo ventila.

Drugi nedostatak je njihova osjetljivost. Servo - ventili su osjetljiviji na kontaminaciju u hidrauličnoj tekućini. Čak i male čestice mogu uzrokovati probleme s radom ventila, što dovodi do smanjene učinkovitosti ili čak kvara. Dakle, morate imati vrlo dobar sustav filtriranja kada koristite servo - ventile.

Pogledajmo neke specifične aplikacije da vidimo kako se te razlike pojavljuju. Pretpostavimo da gradite jednostavnu hidrauličku prešu za malu radionicu. Samo trebate primijeniti određenu količinu sile da pritisnete materijale zajedno. Ovdje bi ventil s izravnim djelovanjem bio odličan izbor. Jednostavan je, pouzdan i isplativ. Možete jednostavno kontrolirati tlak i protok pomoću osnovnog solenoidnog ventila s izravnim djelovanjem.

S druge strane, ako radite na vrhunskom CNC obradnom centru, morate kontrolirati kretanje alata za rezanje s iznimnom preciznošću. Bio bi potreban servo upravljani ventil. Može osigurati da se alat kreće točno tamo gdje treba ići, pravom brzinom i s pravom količinom sile, što rezultira visokokvalitetnim strojno obrađenim dijelovima.

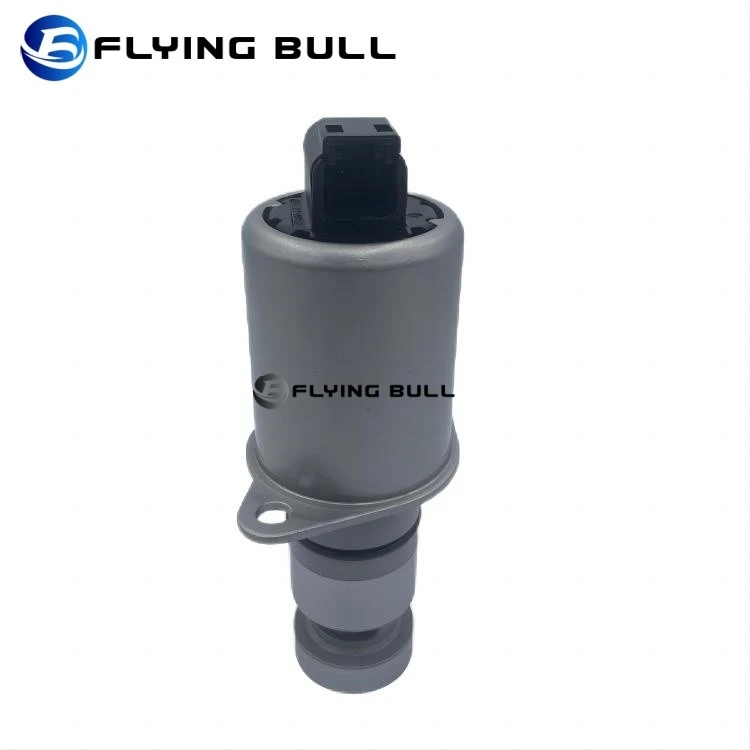

Ako želite saznati više o određenim vrstama hidrauličkih ventila, pogledajte ove poveznice:Hidraulički povratni sigurnosni ventil,VOLVO solenoidni ventil zamijenjen, iProvjera rasterećenja hidrauličkog ventila.

Dakle, kada se radi o izboru između hidrauličkog ventila s izravnim djelovanjem i servo upravljanog hidrauličkog ventila, to zapravo ovisi o vašim specifičnim potrebama. Ako trebate jednostavnost, pouzdanost i ekonomičnost, odlučite se za ventil s izravnim djelovanjem. Ali ako vam je potrebna kontrola visoke preciznosti i voljni ste platiti cijenu za to, servo upravljani ventil je pravi put.

Ako ste na tržištu hidrauličkih ventila i trebate savjet o tome koja je vrsta ispravna za vašu primjenu, ili ako ste spremni za kupnju, nemojte se ustručavati kontaktirati. Ovdje smo da vam pomognemo pronaći najbolje rješenje za vaš hidraulički sustav.

Reference

• "Hidraulički upravljački sustavi" Georgea E. Dietera
• "Fluid Power with Applications" Anthonyja Esposita
